Quelle est la structure d’un câble coaxial ?
Le câble coaxial est sans doute le plus recommandé du marché pour garantir une efficacité dans le transfert de signaux et fichiers entre les appareils. Ceci, en raison de ses nombreux avantages et de ses caractéristiques. Quelle est donc la structure de ce type de câbles si particulier. Découvrez-la ici.
Plan de l'article

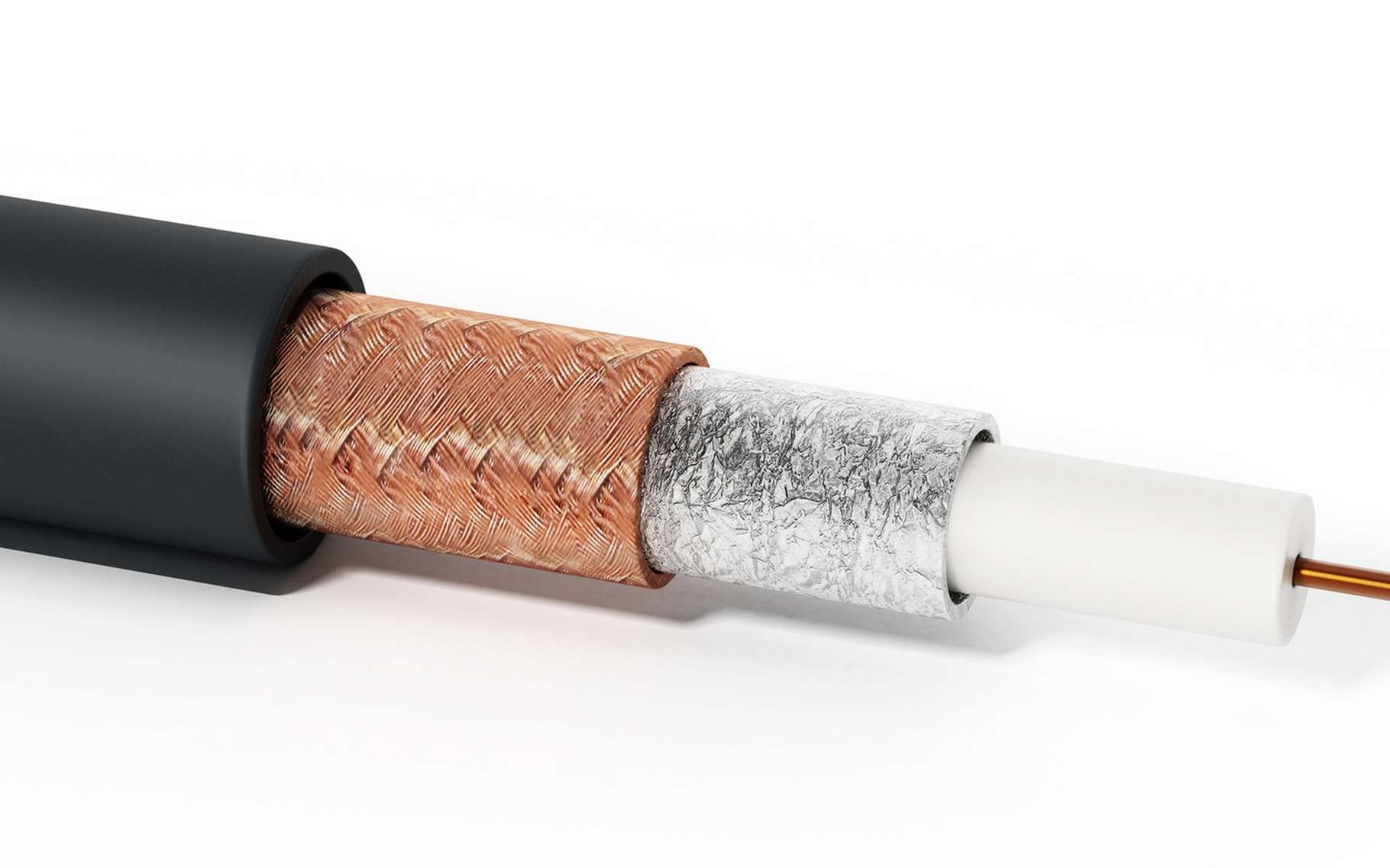

Structure générale du câble coaxial
De manière générale, les câbles coaxiaux sont basés sur la même structure. Ils sont constitués de deux conducteurs. Le premier est interne et le second se trouve à l’externe. Leur rôle est d’assurer le retour du signal en simultanée. Le conducteur externe représente en réalité la gaine.
Lire également : Téléphones mobiles pour aveugles et malvoyants : ce qui compte
Il faut préciser qu’il existe deux types de conducteurs : le premier solide et l’autre en forme de corde. Il s’agit en fait, d’un regroupement de plusieurs autres fils conducteurs bien plus fins. En ce qui concerne l’isolation assurée par un diélectrique, il constitue un petit isolant en plastique. Il est présent quel que soit le type ou le modèle de câble que vous choisissez.
Enfin, même si certains modèles n’en disposent pas, le blindage intervient aussi dans la structure de ce type de câbles. Il peut en effet, être simple ou multiple ou quasiment remplacé par un autre élément comme un tuyau.
A lire en complément : TalkBack et VoiceOver : Comment fonctionnent les lecteurs d'écran
La structure des différents câbles coaxiaux
La structure d’un câble coaxial dépend essentiellement de son type. Étant donné qu’il en existe plusieurs modèles différents, celle-ci varie d’un prototype à un autre. Il faut donc tenir compte de la forme et des caractéristiques du câble pour déterminer sa structure.
Pour un câble coaxial à simple blindage
Pour un câble coaxial à blindage simple, il s’agit d’un conducteur intérieur avec un brin solide ou âme. Il possède également une isolation à son extrémité recouverte par un film appelé ‘’treillis de blindage’’. Le tout est ensuite inséré dans la gaine extérieure qui est la partie facilement accessible.
Pour un câble coaxial à double blindage
Il s’agit d’un modèle un peu plus résistant que celui au blindage simple. Ceci est dû au fait qu’il possède en plus des autres caractéristiques de base du précédent, une autre couche de blindage. Le second film est en effet, situé entre le premier et la gaine extérieure. Il est également plus épais, ce qui contribue à renforcer la résistance du conducteur.
Pour un câble coaxial semi-rigide
Le câble coaxial semi-rigide est structuré en seulement trois parties. La première, qui constitue le bout est le conducteur intérieur. Ensuite, on retrouve l’isolation puis la gaine extérieure. La particularité de ce type de câbles est qu’il ne possède aucune couche de blindage.
Pour un câble coaxial semi-flexible
Le câble coaxial semi-flexible ne comporte pas non plus de treillis de blindage. À la place, il possède un tuyau ondulé qui lui permet d’être parfaitement flexible. Celui-ci est situé entre la gaine et l’isolation. Le conducteur intérieur est également réalisé comme brin solide uniquement.
En somme, retenez que le câble coaxial est structuré en plusieurs parties. Les conducteurs, l’isolant et, bien sûr le blindage. Toutefois, il peut arriver que ce plan soit légèrement modifié en fonction du modèle de câble et de son utilisation.
